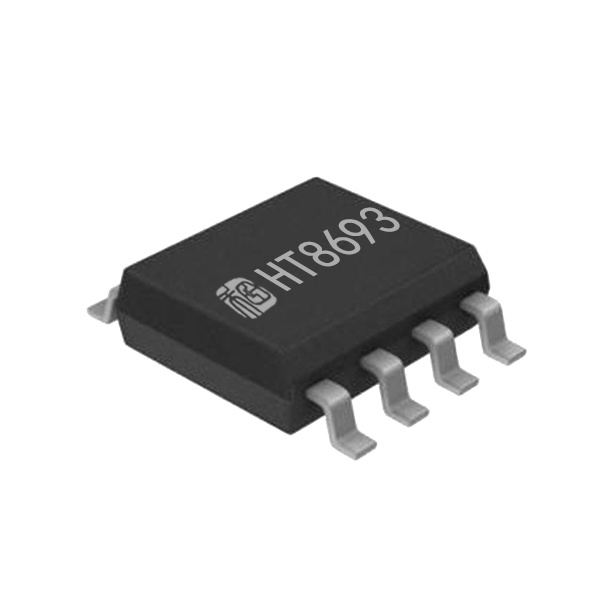

HT8693
10W防破音单声道D类音频功放
9W单声道AB类音频功放
HT8693就是款有着D类和AB类两个事业方法的声频热效率变大器。D类方法下,在VDD=8.5V、THD+N=10%、4Ω额定电流下,能间隔工作输送10W热效率;AB类方法下,在VDD=8.5V、THD+N=10%、4Ω额定电流下,能间隔工作输送9W热效率。HT8693在D类工作中形式,下具备防削顶偏色(ACF)导出掌控职能,可查测并促使原因导入唱歌、聊天语音数据浮度过大所致使的导出数据削顶偏色(破音),明显增进音质,創造最舒服听音给予,并自我保护音箱喇叭抵御电机负载影响。一起电子器件也具备ACF-Off 形式,可配资。HT8693可满足AB类和D类的自在变换用途,在遭到D类后级功放机EMI扰乱担忧时,随着时变换至AB类音頻后级功放机经营模式。还有,HT8693预置的关断职能使待机电专业流较小化,还集变成打印输出端过流保证、片内过温保证和电源开关欠压异样保证等职能。
价格:¥ | 库存99999 |
用量:
|
优缺点
| 用
|
HT8693SOP8L-PP引脚号 | 引脚英文名称 | I/O | 技能 |
1 | ABD | I | AB类经营模式,和D类经营模式,掌控端 |
2 | CTRL | I | ACF基本基本模式和关断基本基本模式把握端 |
3 | VDD | Power | 电源模块 |
4 | OUT- | O | 反相效果端(BTL-) |
5 | GND | Ground | 地 |
6 | OUT+ | O | 同相效果端(BTL+) |
7 | IN+ | A | 同相复制粘贴端(差分+) |
8 | IN- | A | 反相键入端(差分-) |
HT8693BSOP8L-PP引脚号 | 引脚命名 | I/O | 实用功能 |
1 | CTRL | I | ACF策略和关断策略调控端 |
2 | MUCH | I | 禁音状态 |
3 | VDD | Power | 主机电源 |
4 | OUT- | O | 反相输出精度端(BTL-) |
5 | GND | Ground | 地 |
6 | OUT+ | O | 同相转换端(BTL+) |
7 | IN+ | A | 同相手机输入端(差分+) |
8 | IN- | A | 反相手机输入端(差分-) |
注1 I: 输入端 O: 输出端 A: 模拟端
当大于VDD的电压外加于PN保护型端口(ESD保护电路由PMOS和NMOS组成)时,PMOS电路将有漏电流流过。
