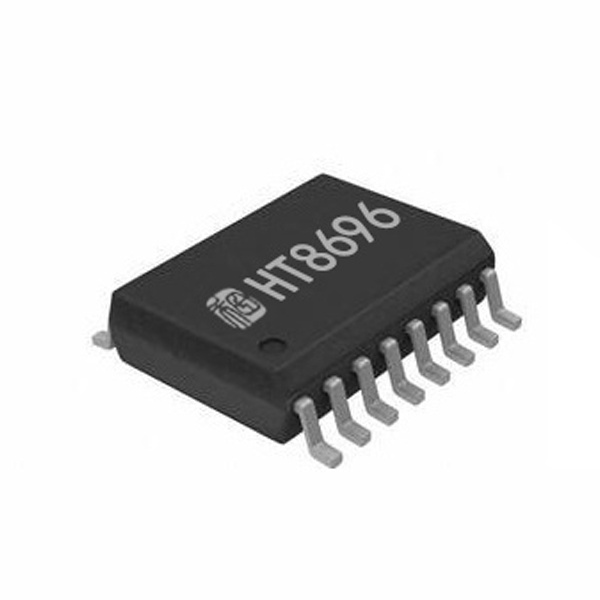

HT8696
9.5W防削顶双声道D类音频功率放大器
HT8696都是款防削顶失真正,双声道免滤波D类音频视频最大输出功率放小器。在VDD=8.5V、THD+N=10%、4Ω电动机扭矩条件下,能间断输入2×9.5W最大输出功率。HT8696具备着防削顶偏色(ACF)插入操作技能,可检侧并抑制性原因插入音乐视频、视频语音的的信号力度过大所所致的插入的的信号削顶偏色(破音),重要加快音质,创设最舒服听音能够,并保障扬音器防止遭受超负荷毁坏。此外单片机芯片也具备着ACF-Off 格局可系统配置。HT8696内外模块化免滤波器数字6配制技木,就可以间接安装驱动喇叭,并上限水平变小脉冲激光輸出讯号的失帧和轰鸣声。輸出就不需要滤波网上,很少的其他元器材节约开支了模式环境空间和制造费,是携便式式应用的满意考虑。凡此种种,HT8696內置的关断功能模块键使待机电设备流最少化,还集变成了打出端过电压确保好、片内过温确保好和外接电源欠压失败确保好等功能模块键。
价格:¥ 库存99999
次数:
下载资料
优点和缺点
  • 防削顶模糊功能表(Anti-Clipping Function, ACF)
  • 免滤波器字母熬制,直接性驱动下载音箱
  • 输入输出输出

    2×9.5W (VDD=8.5V, RL=4Ω, THD+N=10%)

    2×6.7W (VDD=7.2V, RL=4Ω, THD+N=10%)

  • 过电流保护好实用功能
  • 发热守护基本功能
  • 欠压异常的保护英文功效
  • 无铅无卤芯片封装,SOP16L-PP


用途
  • 蓝牙音箱
  • 携便式式音箱
  • 2.1声道小音箱
  • 扩音器
  • iphone/ipod/ipod docking
  • 螺杆音箱
  • iPad台式机,摘记本台式机
  • 携便式老游戏
  • 小尽寸LCD智能电视/监控微信器
  • MP4, 导航导航仪

引脚定义

SOP引脚号引脚英文名称I/O基本功能
1OUTR+O右声道同相输出精度端(BTL+)
2INR+A右声道同相輸入端(差分+)
3INR-A右声道反相輸入端(差分-)
4CTRLIACF和关断玩法的控制端
5,6NC

7,8,14VDDPower开关电源
9OUTL-O左声道反相输出电压端(BTL-)
10,16GNDGround
11OUTL+O左声道同相输出的端(BTL+)
12INL+A左声道同相輸入端(差分+)
13INL-A左声道反相键入端(差分-)
15OUTR-O右声道反相模拟输出端(BTL-)

注1 I: 输入端   O: 输出端   A: 模拟端
当大于VDD的电压外加于PN保护型端口(ESD保护电路由PMOS和NMOS组成)时,PMOS电路将有漏电流流过。
