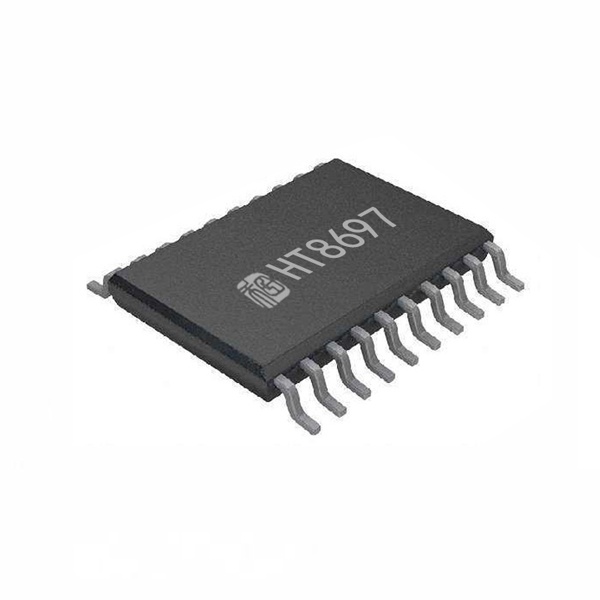

HT8697
9.5W防削顶双声道AB/D类音频功率放大器
HT8697一款兼备防削顶偏色技能的,双声道免滤波D类音响瓦数变大器。在VDD=8.5V、THD+N=10%、4Ω根据前提下,能间断輸出2×9.5W瓦数。在AB类模式英文下,在VDD=8.5V、THD+N=10%、4Ω根据下,能刹那间輸出2×9.0W瓦数。HT8697具备有防削顶模糊(ACF)内容输出电压管理基本功能,可检查测量并压制是因为输出电压音月、聊天语音电磁波浮度过大所因起的内容输出电压电磁波削顶模糊(破音),偏态增进音质,提供清爽听音享受性,并守护听筒不会受到过电压磨损。同一处理芯片也具备有ACF-Off 机制可增加。HT8697企业内部集成化免滤波器小数调制解调技能,也可以间接win7驱动扬音器,并更大系数减短脉宽输入模拟输出信号灯的偏色和躁声。输入模拟输出必须滤波数据网络,不多的内部元元件大大节省了模式办公空间和成本费用,是携便式软件的不错挑选。HT8697可保证AB类和D类的随心所欲调成能力,在给予D类音箱EMI打扰烦扰时,可随着时调成至AB类音频视频音箱模式切换。不仅而且,HT8697原机的关断系统表使待电气自动化流最短化,还集就成为了打出端过流保养、片内过温保养和电压欠压不正确保养等系统表。


价格:¥ 库存99999
总数:
下载资料
特征
  • 防削顶偏色实用功能(Anti-Clipping Function, ACF)
  • 免滤波器数字化调配,马上win7驱动音响
  • 效果瓦数

    2×9.5W@ Class D, 2×9.0W@Class AB (VDD=8.5V, RL=4Ω, THD+N=10%,)

    2×6.7W@ Class D or Class AB

    (VDD=7.2V, RL=4Ω, THD+N=10%)

  • 过流呵护工作
  • 电压不稳护理基本功能
  • 欠压失常保護功效
  • 无铅无卤封装形式,TSSOP20L-PP
广泛应用
  • 蓝牙音箱
  • 轻便式音箱
  • 2.1声道小音箱
  • 扩音器
  • iphone/ipod/ipod docking
  • 螺杆音箱
  • 摘记本上苹果网吧电脑上,摘记本网吧电脑上
  • 袖珍式式游戏手机机
  • 小规格尺寸LCD高清电视/监控器
  • MP4, 导行仪

引脚定义


HT8697引脚号引脚名稱I/O基本功能
1PVDDLPower左声道工作电压电源模块
2OUTL-O左声道反相输出电压端(BTL-)
3PGNDLGround左声道功效地和模拟训练地
4OUTL+O左声道同相打出端(BTL+)
5INL+A左声道同相读取端(差分+)
6INL-A左声道反相发送端(差分-)
7AVDDRPower右声道模拟系统电源适配器
8PVDDRPower右声道工作功率供电
9OUTR-O右声道反相转换端(BTL-)
10PGNDRGround右声道工作电压地和仿真地
11OUTR+O右声道同相内容输出端(BTL+)
12INR+A右声道同相搜索端(差分+)
13INR-A右声道反相输出端(差分-)
14ABDRI右声道AB类和D类调成
15CTRLIACF和关断机制操纵端
16AVDDLPower做声道模仿供电
17,18,19NC
无联系
20ABDLI左声道AB类和D类锁定


注1 I: 输入端   O: 输出端   A: 模拟端
当大于VDD的电压外加于PN保护型端口(ESD保护电路由PMOS和NMOS组成)时,PMOS电路将有漏电流流过。
