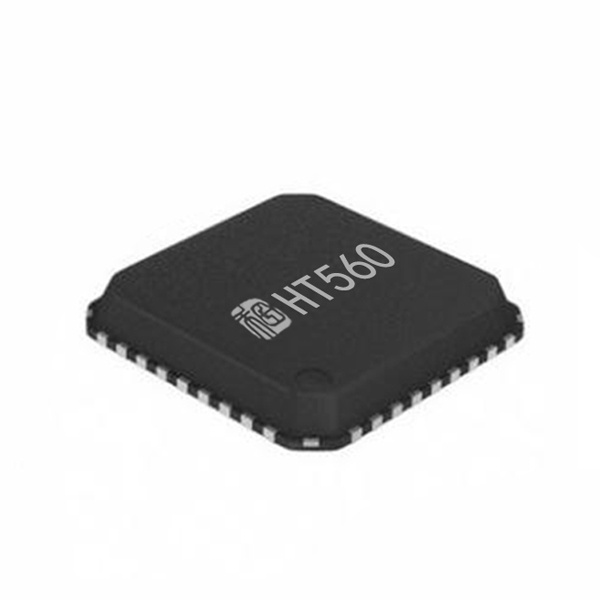

HT560
30W立体声D类I2S输入音频功放
HT560有的是款更高效I2S复制粘贴D类立体空间系统声音频额定传输转换变小器。HT560先选硬件配置或 应用I2C的控制。在BTL的模式切换,会带来了2*30W/8Ω额定传输转换传输;在PBTL的模式切换,会带来了75W/4Ω额定传输转换传输。HT560具备过温限幅模块,当电原芯片內部高温到过温限幅点,HT560自动化大大减少收获,使其IC是可以连续不断插放而不断断续续。其余,HT560具备耗油率束缚模块,其他种是限幅模块,在转换端束缚一段的转换艺术,使其不毁损麦克风。另其他种为AGC防削顶失帧模块,已经打响后,会有效解决因放入艺术过大还是电原线电压大大减少诱发的破音失帧。不仅,HT560原机关断功效使待电气流比较小化,还集成为了读取端过流养护、片内过温养护和外接电源欠压失常养护等功效。
价格:¥ | 库存99999 |
数据:
|
显著特点
| 软件
|

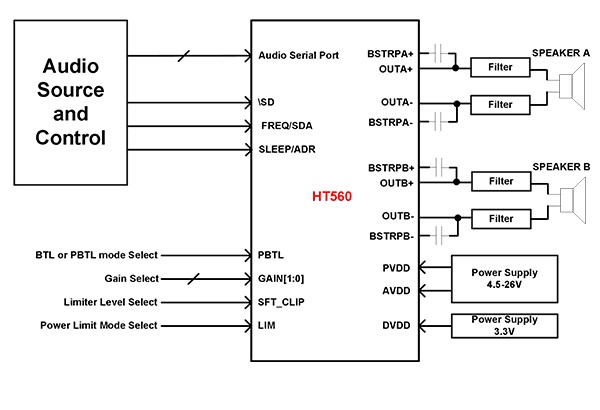

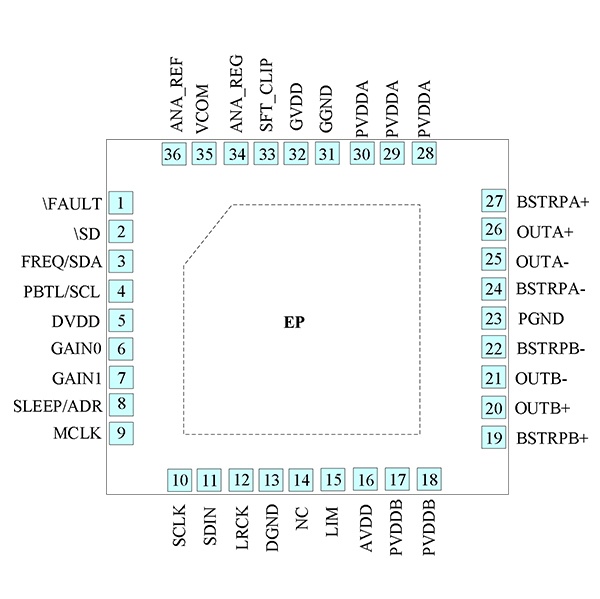

引脚定义
引脚号 | 引脚名字 | I/O | 模块 |
1 | \FAULT | O | 功放机內部报错探测輸出,当电子器件內部探测到內部报错,輸出低电平 |
2 | \SD | I | 关断掌控读取,低电平IC心片处在低耗电量的状态;高电平IC心片平常本职工作 |
3 | FREQ/SDA | I | 计算机硬件管控机制,配制几率使用管控搜索;appI2C机制,SDA数据表格搜索 |
4 | PBTL/SCL | I | cpu保持模型,PBTL制定保持复制粘贴;工具I2C模型,SCL挂钟复制粘贴 |
5 | DVDD | P | 数字9方案集成运放供电公司输人,做电原滤波 |
6 | GAIN0 | I | 音箱增益值设备输进缩量十字星 |
7 | GAIN1 | I | 后级功放增益控制設置复制粘贴最高位 |
8 | SLLEP/ADR | I | 设施配置的调整形式 ,后级功放SLEEP制定的调整插入;PC软件I2C形式 ,I2CIP地址制定的调整插入 |
9 | MCLK | I | I2S主秒表投入 |
10 | SCLK | I | I2S取样数字时钟搜索 |
11 | SDIN | I | I2S统计数据发送 |
12 | LRCK | I | I2S帧数字时钟导入 |
13 | DGND | G | 金额电路板地 |
14 | NC | - | 外部无连到,可连到至地 |
15 | LIM | I | 马力受限制方式设计 |
16 | AVDD | P | 仿真模拟交流电源供气 |
17 | PVDDB | P | B渠道效率供电局供电局 |
18 | PVDDB | P | |
19 | BSB+ | BST | Boot Strap端,接220nF电容(电容器)到OUTB+ |
20 | OUTB+ | O | B入口通道工作输出正端 |
21 | OUTB- | O | B检修通道输出的负端 |
22 | BSB- | BST | Boot Strap端,接220nF电容器到OUTB- |
23 | PGND | G | 工率地 |
24 | BSA- | BST | Boot Strap端,接220nF电容器到OUTA- |
25 | OUTA- | O | A路通道打印输出负端 |
26 | OUTA+ | O | A渠道输出电压正端 |
27 | BSA+ | BST | Boot Strap端,接220nF电解电容到OUTA+ |
28 | PVDDA | P | A安全通道瓦数电原供电系统 |
29 | PVDDA | P | |
30 | PVDDA | P | |
31 | GGND | G | 思维逻辑地 |
32 | GVDD | O | 里面的整流传输,接1uF电阻到地 |
33 | SFT_CLIP | I | 限幅值使用 |
34 | ANA_REG | P | 的内部整流转换 |
35 | VCOM | P | 偏置电阻工作输出 |
36 | ANA_REF | P | 内部的整流基准地 |
EP | G | 基带芯片尾部裸焊盘,请接外接电源地 |
