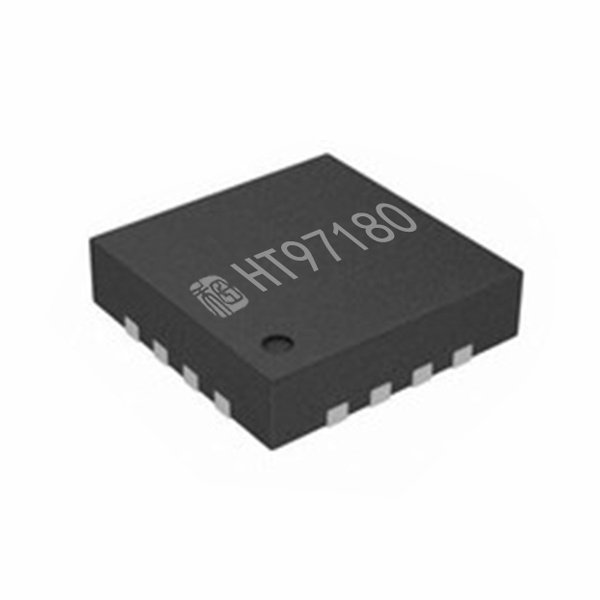

HT97180
125mW免输出耦合电容的立体声线路驱动器/耳机放大器
HT97180为差分复制粘贴、可简单效果的蓝牙苹果耳机增加器。4.2V共电时,配件为32Ω蓝牙苹果耳机电动机扭矩具备125mW安装驱动。IC能够 顺利通过异常电阻器变动增益控制。IC具备有较宽的电源开关做上班空间,最少支撑1.6V做上班。IC企业内部带电粒子泵对显示交流电原线反相,带来负交流电原线。图像放大器电路的投入輸出级由显示正交流电原线和带电粒子泵投入輸出负交流电原线供气,双导电性供气促使投入輸出偏置在零电极电位,除开了大寸尺、便捷建立失真正的投入輸出解耦电阻。IC上电或停电时未咔嗒/噼噗声。
价格:¥ | 库存99999 |
数目:
|
特色
| 应运
|

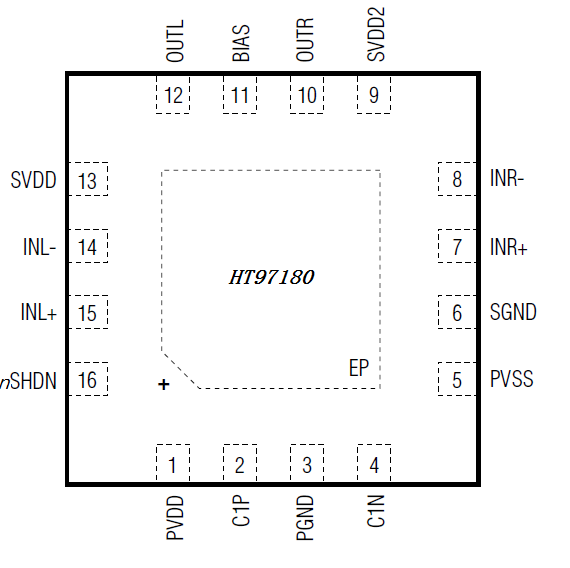

引脚定义
序列号 | 管脚名 | 功能表情况说明 |
1 | PVDD | 正电荷泵电源模块录入,接1uF滤波电容器到PGND |
2 | C1P | 电势泵飞电感正端,接0.47uF电感到电势泵飞电感负端 |
3 | PGND | 电源模块电率地,与SGND连一起来接板极控制从技术上 |
4 | C1N | 正带电粒子泵飞电感负端,接0.47uF电感到正带电粒子泵飞电感正端 |
5 | PVSS | 正电荷泵负电模拟输出,接1uF滤波电阻到PGND |
6 | SGND | 走势地,与PGND连一齐接板极体统地 |
7 | INR+ | 右声道插入正极 |
8 | INR- | 右声道輸入负极 |
9 | SVDD2 | 手机信号通道外接电源输进,接1uF滤波滤波电容到PGND |
10 | OUTR | 右声道伤害 |
11 | BIAS | 内外部变电端,接1uF滤波电解电容到PGND |
12 | OUTL | 左声道输出的 |
13 | SVDD | 手机信号通道电源开关发送,接1uF滤波电容器到PGND |
14 | INL- | 左声道輸入负极 |
15 | INL+ | 左声道键盘输入正极 |
16 | /SHDN | SD的控制键入,低电平处理器入驻关断机制;高电平处理器很正常工做 |
