HTR3355
HTR33xx是一款I2C和SMBus IO扩展器, 2.2V~5.5V电源供电。
HTR33xx是一款I2C和SMBus IO扩展器, 2.2V~5.5V电源供电。16个IO端口中的任何一个都可以单独配置为输入或输出。此外,任一IO可驱动LED。
通电后,16个IO端口配置默认为输入,并可通过I2C进行相关配置,如输入或输出选择、反极性等配置
所有配置为输入的IO端口都会持续监控状态变化,IO口的变化由INTN输出指示。当IO状态通过I2C接口被读取时,INTN输出被清除。

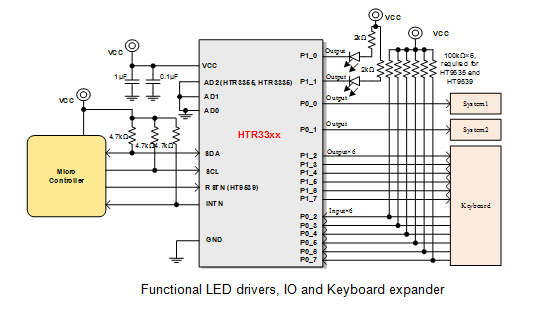

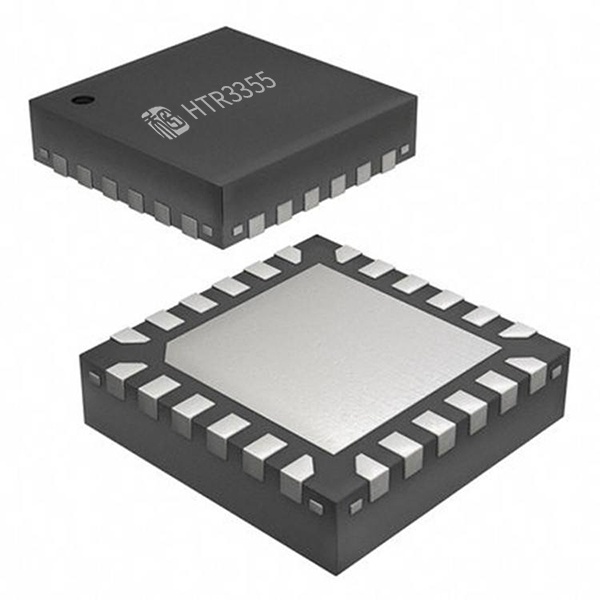

HTR3339还具有RSTN引脚,其降低时候有寄存器恢复功能到正常的情况。HTR3335和HTR3339的IO的内部没上拉阻值,从而当其配值为手机输入且未在使用时,须得外面的下上拉。HTR3339具4个集成电路芯片具体位置,HTR3355和HTR3335则有4个。HTR33xx提供了QFN4×4-24L芯片封装。价格:¥0.00 | 库存99999 |
规模:
|
优缺点
| 选用
|

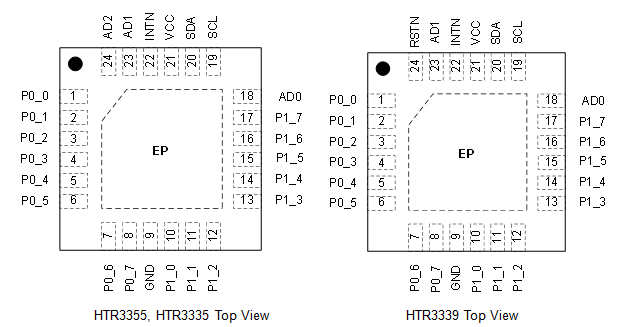

引脚号 | 各称 | 特点 |
1~8 | P1_0~P0_7 | Input or output terminal, push-pull structure, input as default.录入或打印输出(推挽结构的),初始录入。 |
9 | GND | Ground. 地 |
10~17 | P1_0~P1_7 | Input or output terminal, push-pull structure, input as default.放入或輸出(推挽的结构),正常放入。 |
18 | AD0 | I2C device address, connect to VCC or GND。 I2C器件地址选择,接VCC或GND。 |
19 | SCL | I2C serial clock. I2C时钟 |
20 | SDA | I2C serial data. I2C数据 |
21 | VCC | Power supply. 电源开关输进端. |
22 | INTN | Interrupt output pin, open-drain, need external pull-up resistor; active low.终止输出电压,开漏的结构,需外接上拉内阻;低有效的 |
23 | AD1 | I2C device address, connect to VCC or GND。 I2C器件地址选择,接VCC或GND。 |
24 | AD2 (HTR3355, HTR3335) RSTN (HTR3339) | AD2: I2C device address, connect to VCC or GND。 AD2: I2C器件地址选择,接VCC或GND。 RSTN: Hardware reset pin, active low.RSTN: 来源于重置,低为重置 |
EP | GND | Provides both electrical and thermal connection from the device to the board. Connect to the system ground. 接地保护。 |
