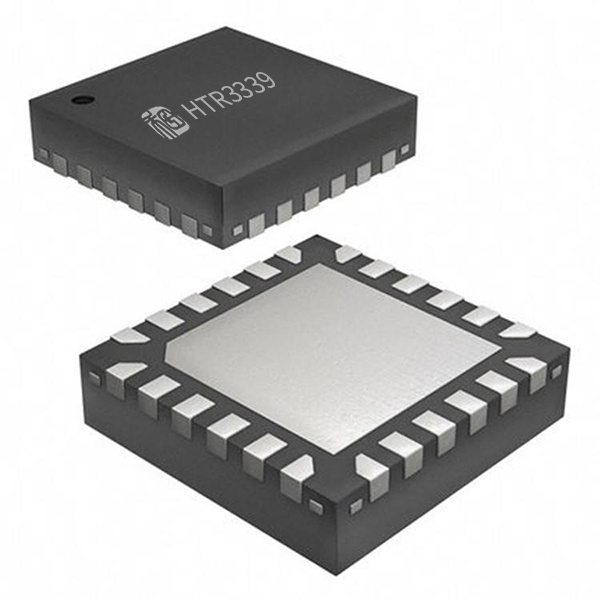

HTR3339
HTR33xx是一款I2C和SMBus IO扩展器, 2.2V~5.5V电源供电。

HTR33xx是一款I2C和SMBus IO扩展器, 2.2V~5.5V电源供电。16个IO端口中的任何一个都可以单独配置为输入或输出。此外，任一IO可驱动LED。

通电后，16个IO端口配置默认为输入，并可通过I2C进行相关配置，如输入或输出选择、反极性等配置

所有配置为输入的IO端口都会持续监控状态变化，IO口的变化由INTN输出指示。当IO状态通过I2C接口被读取时，INTN输出被清除。

HTR3339还具有RSTN引脚，其会降低出现有寄存器恢复原状到锁定模式。HTR3335和HTR3339的IO内部的是没有上拉阻值，由于当其运行环境为插入且未应用时，所需冗余的前后左右拉。HTR3339具有着4个功率器件网址，HTR3355和HTR3335则有七个。HTR33xx打造QFN4×4-24L封装形式。
价格:￥0.00 库存99999
用量:
下载资料

优势
  • 电力空间：2.2V~5.5V
  • 支持软件LED驱动安装
  • 16个IO, 可同样置为独力的读取或转换
  • 异常中断系统，低电平更有效

  • 标准I2C接口，8个I2C器件地址可选(HTR3339为4个)

  • 搭载反正负极手机配置
  • 苹果支持低耗电待机
  • QFN4×4-24L，无铅打包封装
选用

  • I2C总线控制的GPIO扩展应用




引脚号各称效果
1~8P1_0~P0_7Input or output terminal, push-pull structure, input as default.输人或工作输出（推挽成分），缺省输人。
9GNDGround. 地
10~17P1_0~P1_7Input or output terminal, push-pull structure, input as default.放入或输出电压（推挽构成），缺省放入。
18AD0

I2C device address, connect to VCC or GND。

I2C器件地址选择，接VCC或GND。

19SCL

I2C serial clock. I2C时钟

20SDA

I2C serial data. I2C数据

21VCCPower supply. 电源适配器发送端.
22INTNInterrupt output pin, open-drain, need external pull-up resistor; active low.突然中断输出电压，开漏构造，需间接上拉热敏电阻；低有用
23AD1

I2C device address, connect to VCC or GND。

I2C器件地址选择，接VCC或GND。

24AD2 (HTR3355, HTR3335) RSTN (HTR3339)

AD2: I2C device address, connect to VCC or GND。

AD2: I2C器件地址选择，接VCC或GND。

 RSTN: Hardware reset pin, active low.RSTN: 硬件软件恢复，低为恢复
EPGNDProvides both electrical and thermal connection from the device to the board. Connect to the system ground. 地线。
