HT0104
HT0104是一款4路双向电平转换器,其使用两个独立的供电VCCA和VCCB。
HT0104就是一款4路双相电平改变器,其实用两大独力的用电VCCA和VCCB。相工作的电压降较低的电平数据信息和传输A表层,适用1.65V~5.5V相工作的电压降,其对照VCCA;相工作的电压降较高的电平数据信息和传输B表层,适用2.3V~5.5V相工作的电压降,其对照VCCB。当OE脚变低时,HT0104走进低工作频率模式切换,用到的IO走进高阻的状态。


价格:¥0.00 库存99999
需求量:
下载资料

的特点

  • 无电源时序要求: VCCA 或 VCCB 均可优先斜升


  • 双轨电平转换成, 不能不的方向掌控手机信号
  • 较大统计资料传输速率
  •     推拉24Mbps,开漏2Mbps
  • A网络端口号:1.65V~5.5V直流交流电压,B网络端口号: 2.3V~5.5V直流交流电压
  • (VCCA ≤ VCCB)
  • VCC隔开:某一电原拉到地,则串口呈现出高阻态
适用

  • MDIO
  • JTAG
  • I2C

  • SMBus

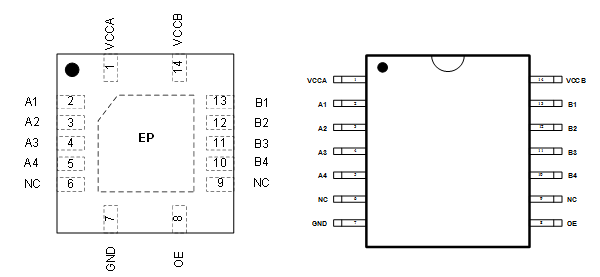

引脚号名字I/O功能
SQEMTN


11VCCA-A port power supply, 1.65V≤VCCA≤5.5V and VCCA≤ VCCB
22A1I/OInput/Output A1, referenced to VCCA
33A2I/OInput/Output A2, referenced to VCCA
44A3I/OInput/Output A3, referenced to VCCA
55A4I/OInput/Output A4, referenced to VCCA
66NC-No connection
77GND-Ground
88OEIPull OE low to place all outputs in Hi-Z.
99NC-No connection
1010B4I/OInput/Output B4, referenced to VCCB
1111B3I/OInput/Output B3, referenced to VCCB
1212B2I/OInput/Output B2, referenced to VCCB
1313B1I/OInput/Output B1, referenced to VCCB
1414VCCB-B port power supply, 2.3V≤VCCB≤5.5V
EP-NC-No connection
