HT71678
带音频检测的12A自适应H类同步多段升压转换器
HT71678有的是款高输出、合集成型升压切换器,有带阻抗关断工作的栅极win7驱动,集成型16mΩ输出转换开关管和23mΩ微信同步整流管,为携便式式系统的出示效率的小长宽处理预案。 HT71678兼有2.7V至12.2V宽投入额定线电压范围图,均可为按照单节或两节锂锂电的技术应用供给不支持。该配件必备条件12A转换开关线电压力,都可以供给最明显12.8V的輸出额定线电压。HT71678有点音响数据检则的功能,可结合数据涨幅自适用于调低升压效果值,以高于极高的设备建筑体错误率。其支持系统10种各不相同的形式 确定。HT71678技术应用自适用于固定关断期限最高值感应电流掌控拓扑空间结构空间结构来调结伤害电流。在中等偏上到重负债前提下,HT71678办公在PWM 基本机制。在轻负债前提下,该器材可利用MODE引脚首选以下两个办公基本机制中的的一种。的一种是可不断提提高效果率的PFM基本机制;另的一种是可以免因控制按钮开关声音频繁较低而造成技术应用疑问的强制性要求PWM基本机制。PWM基本机制下,HT71678的控制按钮开关声音频繁可利用其他热敏电阻调结,搭载200kHz至1.4MHz的范畴。HT71678还搭载可源程序的软进行,已经能自由调节节的面板开关顶值功率局限性。不仅,该元件还给出有14V转换过压庇护、逐的周期过流庇护和热关断庇护。
价格:¥0.00 库存99999
总数:
下载资料
特征
  • 输入电压范围VIN:2.7V-12.2V

  • 输出电压范围VOUT:4.5V-12.8V

  • 可编译程序峰峰值瞬时电流:12A
  • 高转变成率:

    92% (VIN = 7.4V, VOUT=12.8V, IOUT =3A)

    92% (VIN = 3.6V, VOUT=9V, IOUT =1A)

  • 带音频文件输出测量的H类多段升压:
  • 适用单节(1S)和国庆中秋双节串接(2S)填写共10种摸式供选择,的输出给音屏功放机供电公司时,合理有效延伸蓄电池播放歌曲期限
  • 轻载经济条件下两类解调形式:脉频解调(PFM)和立即脉宽接线(PWM)
  • 低关断能耗,关跳闸流1uA
  • 能自由调节节的按钮速率:200k-1.4M
  • 可编学习软加载
  • 输出电压过压 (14V)、逐周期性过流、热关断等保障
  • DFN20L,4.5mm*3.5mm 无铅薄款芯片封装
利用
  • wifi音箱
  • 携带式式音箱
  • 螺杆音箱
  • 扁平、小红书台式电脑台式电脑电脑

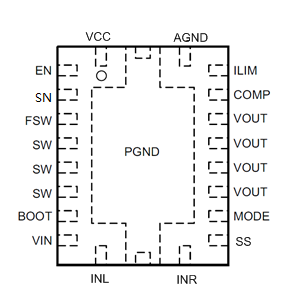

 引脚定义

引脚号引脚名

I/O*

1VCCO里面的稳压输入,接2.2uF电阻到地.
2ENI使能搜索. 高电日常处理基带芯片事情. 低电日常处理基带芯片开启.
3SNO的输出工作电压模式切换选.
4FSWI其与SW间串接内阻,调正该内阻可控节旋钮声音频率.
5/6/7SWPWR升压面板开关点.
8BOOTO高MOSTFET栅极驱使端. 其需与SW脚间串接0.1μF电解电容.
9VINIIC 24v电源输进端.
10INLI音视频判断左入口设置端
11INRI音频视频检查测量右安全通道发送端
12SSO软开启制定端,外接电阻到地.
13MODEI选购轻载下的运行传统模型。该引脚倾斜时,存储处理芯片为PFM传统模型;该引脚一定接地时,该存储处理芯片为PWM传统模型.
14/15/16/17VOUTPWR升压打印输出.
18COMPO室内误差率放缩器输出的,需外接补充控制电路.
19ILIMI上限限流值设置成端. 接电阻值到AGND.
20AGND-心片模似地.
0PGNDPWR单片机芯片耗油率地.
