网站星空真人 > 我们的产品 > 电源管理 > 星空真人:RGB LED驱动器

HTR3218
HTR3218是一款18路LED PWM驱动器，PWM频率可固定为3kHz或22kHz。

HTR3218是一款18路LED PWM驱动器，PWM频率可固定为3kHz或22kHz。每一路最大输出电流可通过外置电阻REXT调节，最大38mA，并可独立控制4档可选。每一路可通过I2C单独控制256级细腻亮度调节。

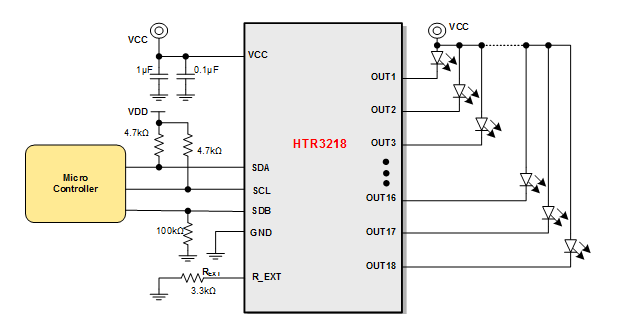

主控器件通过I2C接口对HTR3218进行编程控制，通过将SDB脚拉低或软件设置可关断芯片，进入低功耗模式。

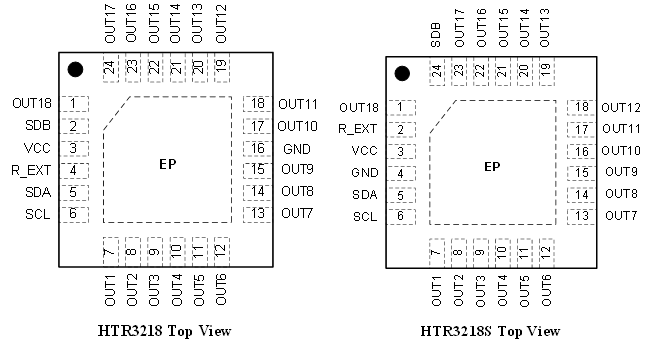

HTR3218使用的QFN-24L(4mm×4mm)封装形式。运作交流电压在2.5V到5.5V，可在-40°C to +85°C运作。


价格:￥0.00 库存99999
的数量:
下载资料
优点和缺点
  • 投入端电压位置VCC：2.5V-5.5V

  • I2C接口，支持连续写数据

  • 4个I2C地址可选

  • 內置軟件回零寄存器
  • 每路LED扶持256阶 PWM曝光度控制
  • 18路 LED 自立把控
  • 18路 LED 很大电流大小自己调控，4档待选
  • 2档调变概率可以，3kHz(默认要求)和22kHz
  • QFN4×4-24L，无铅二极管封装
  • 无铅无卤芯片封装，SOP8、SOP8-PP和WLCSP-9


软件应用


  • 家电类LED显示


  • 自动化车载音响
  • 有线功放音响
  • 带LED体现 的华为手机和app下载设配
