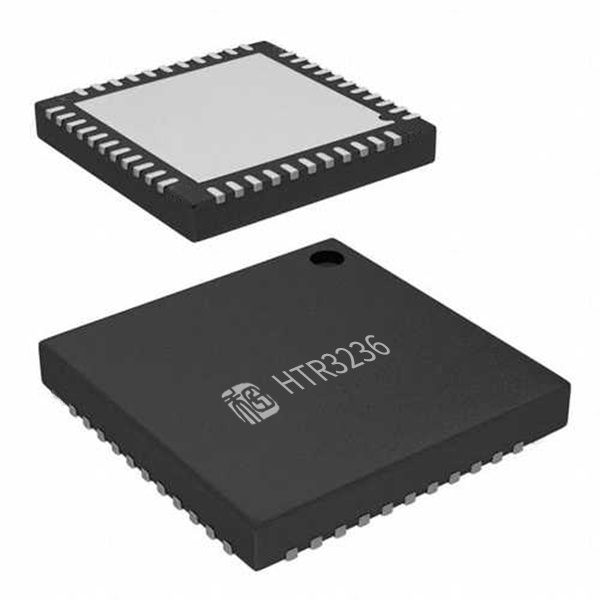

HTR3236
HTR3236是一款36路LED PWM驱动器，PWM频率可固定为3kHz或22kHz。

HTR3236是一款36路LED PWM驱动器，PWM频率可固定为3kHz或22kHz。每一路最大输出电流可通过外置电阻REXT调节，最大38mA，并可独立控制4档可选。每一路可通过I2C单独控制256级细腻亮度调节。

主控器件通过I2C接口对HTR3236进行编程控制，通过将SDB脚拉低或软件设置可关断芯片，进入低功耗模式。

HTR3236施用QFN-44L(5mm×5mm)打包封装。岗位上线电压在2.5V到5.5V，可在-40°C to +85°C岗位上。


价格:￥0.00 库存99999
总数量:
下载资料
特质
  • 搜索电流空间VCC：2.5V-5.5V

  • I2C接口，支持连续写数据

  • 4个I2C地址可选

  • 內置APP初始化寄存器
  • 每路LED使用256阶 PWM对比度调整
  • 36路 LED 独有管控
  • 36路 LED 最明显电流值独特调控，4档能选
  • 2档调制解调声音频率可以，3kHz(默认值)和22kHz
  • QFN44L-5×5，无铅装封


软件应用


  • 家电类LED显示


  • 智慧影响
  • 移动功放音响
  • 带LED表现的小米5手机和线上装备

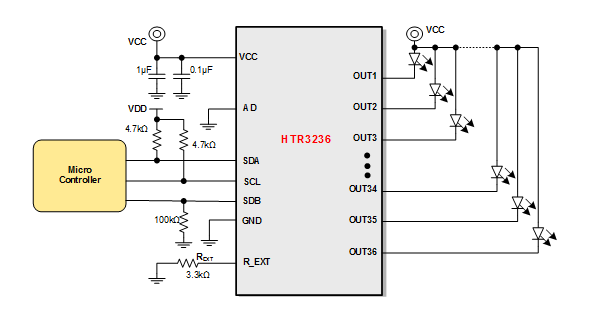

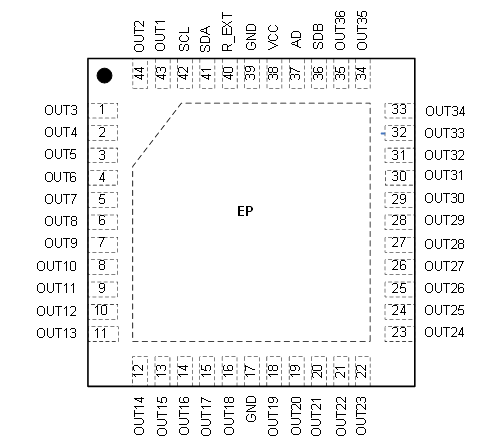

 引脚定义

引脚号命名的功能
1~16OUT3~OUT18Output channel 3~18 for LEDs. 模拟输出通路3~18
17, 39GNDGround. 地
18~35OUT19~OUUT36Output channel 19~36 for LEDs. 工作输出过道19~36
36SDB

Shutdown the chip when pulled low. 关断芯片，低电平有效。需接100k下拉电阻，使开机默认为低电平的GPIO控制。芯片关断后，I2C仍可对寄存器进行写操作。

37AD

I2C address setting. I2C器件地址选择

38VCCPower supply. 外接电源填写端，接0.1uF和1uF电容（电容器）到地
40R_EXT

Input terminal used to connect an external resistor. This regulates the global output current. 每一路通道最大电流IMAX控制引脚，外接REXT电阻到地，image.png

41SDA

I2C serial data. I2C时钟, 需接上拉电阻（建议4.7k），1.8V/3.3V系统均可使用

42SCL

I2C serial clock. I2C数据，需接上拉电阻（建议4.7k），1.8V/3.3V系统均可使用

43,44OUT1, OUT2Output channel 1, 2 for LEDs. 导出过道1~2
EPExposed Thermal PadConnect to GND. 的接地导热。
