HTR3212
HTR3212是一款12路LED PWM驱动器，PWM频率可固定为3kHz或22kHz。

HTR3212是一款12路LED PWM驱动器，PWM频率可固定为3kHz或22kHz。每一路最大输出电流可通过外置电阻REXT调节，最大38mA，并可独立控制4档可选。每一路可通过I2C单独控制256级细腻亮度调节。

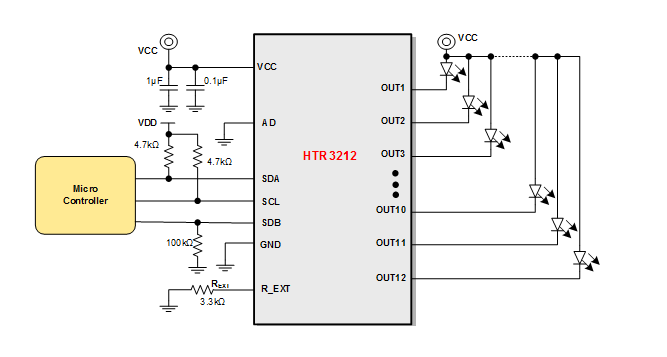

主控器件通过I2C接口对HTR3212进行编程控制，通过将SDB脚拉低或软件设置可关断芯片，进入低功耗模式。

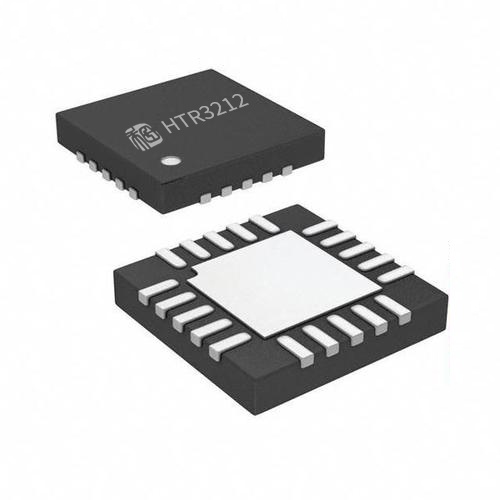

HTR3212施用QFN-20L(3mm×3mm)装封。上班电流值在2.5V到5.5V，可在-40°C to +85°C上班。


价格:￥0.00 库存99999
总数:
下载资料

结构特征
  • 发送端电压条件VCC：2.5V-5.5V
  • I2C插孔，搭载连续性写数据报告

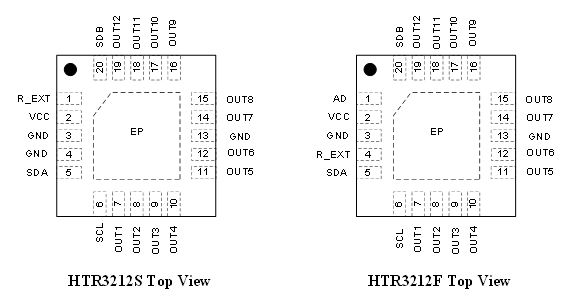

  • 4个I2C地址可选 (HTR3212F)

  • 预置PC软件恢复寄存器
  • 每路LED大力支持256阶 PWM屏幕亮度调控
  • 12路 LED 单独有效控制
  • 12路 LED 较大电流值独立性控制，4档要选
  • 2档调制解调几率可供选择，3kHz(初始)和22kHz
  • QFN20L-3×3，无铅二极管封装
利用

  • 家电类

  • LED显示
  • 智慧音响声音
  • 无线数字音乐
  • 带LED彰显的华为手机和翼支付客户端装备
